AirMacベースステーションでIPアドレスを固定する方法[図解] [エレクトロニクス]






ネットワーク内のクライアントは、通常はプライベートIPアドレスはDHCPサーバ(ルータ)から自動取得しています。
でもネットワークカメラ(監視カメラ)のように、プライベートIPアドレスを固定したい場合があります。

AirMac Extreme、AirMac Express、AirMac Time Capsule をルータとして使用している場合の固定方法を記事にしてみました。
ここではネットワークカメラ(監視カメラ)を例にしています。





 検証環境

・MacBook Pro Retina 15inch Mid 2012, OSX Yosemite 10.10.5
・AirMacユーティリティ 6.3.5
・フレッツ光 PPPoE接続
・ルータ:AirMac Extreme ac 第6世代 2013モデル, ファームウェア 7.7.3
・ネットワークカメラ(監視カメラ):
 CS-WMV04N PLANEX, TS-WLC2 IO-DATA





 AirMacベースステーションの設定をバックアップ

設定を変更する前にバックアップしておきます。
AirMacユーティリティの「ファイル」メニュー>「構成ファイルを書き出す..」


万が一事故が起きて、復元される時は下記をご参照ください。
AirPort Utility 6.x: 設定を読み込む
https://support.apple.com/kb/PH5081?locale=ja_JP&viewlocale=ja_JP





 設定手順


参考にしたページ;
AirPort Utility 6.x: クライアントコンピュータに特定の DHCP アドレスを割り当てる
https://support.apple.com/kb/PH5133?locale=ja_JP&viewlocale=ja_JP


1. 「アプリケーション」フォルダの「ユーティリティ」フォルダにある「AirMac ユーティリティ」を開きます。

2. 設定したい装置を選択して、「編集」をクリックします。必要に応じて、パスワードを入力します。

3. 右上の「ネットワーク」をクリックします。
 「DHCP の予約:」リストの下にある「追加」(+)をクリックします。

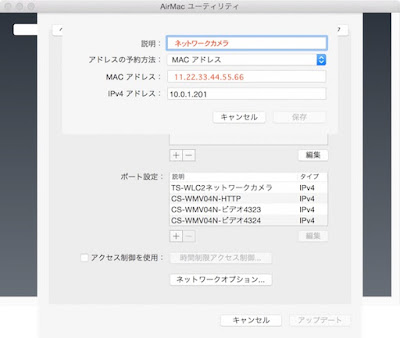

4. 以下のように設定してから「保存」ボタンをクリックします。
 説明:任意
 アドレスの予約方法:MACアドレス
 MACアドレス:カメラのMACアドレス
 IPv4アドレス:最初は10.0.1.201が入力された状態で表示されていました。このままか状況によって指定したいIPアドレス(~254まで)を入力します。


 * 当方の環境では「DHCPの範囲:」内の値を入力すると、Macのブラウザからカメラの設定画面にアクセスできませんでした。

5. 右下の「アップデート」ボタンをクリックして、AirMacベースステーションを再起動します。



 iPhoneで固定設定する場合は?

 AirMacユーティリティでExtremeをタップして、右上の「編集」>詳細>>DHCPとNAT>予約>「新規予約..」







 ネットワークカメラの設定は?

AirMacベースステーションで設定してあれば、クライアント(ここではカメラ)の設定はDHCP自動取得でも固定されるという情報もありました。
逆にカメラ側の設定をDHCP固定にして、AirMacベースステーションで予約の設定をしていないと、タイミングでうまく通信できなくなる場合があるそうです。
とにかくAppleの説明どおりにAirMacベースステーションの「DHCPの予約」で設定しておく必要があるようです。

ではカメラの設定はどうするのが良いのか?
当方の環境では「ルータを変えた」などネットワーク環境の変化した時に、Macとカメラを直接LANケーブルで接続してカメラを設定しています。
その時にWebブラウザのurl欄にカメラのIPアドレスを入力するのですが、カメラ側でIPアドレスが固定されているとその値を入力すれば良いので楽です。
というわけでネットワークカメラ側の設定でもAirMacベースステーションに設定したIPアドレスと同じものを設定しています。






 確認してみましょう

LAN内のIPアドレスを一覧表示する方法・ツール類はいくつかありますが、ここでは OS X に標準で付属しているネットワークユーティリティAppを使います。

1. MacのSpotlight(メニューバー右の虫眼鏡アイコン)で「ネットワークユーティリティ」アプリを検索して起動します。

2. Netstatパネルで「ルーティングテーブル情報を表示」にチェックして「Netstat」ボタンをクリックし数分待ちます。
カメラのMACアドレスと自分で指定したIPアドレスが表示されていればOKです。

* 時々正しくIPアドレスが割り当てられていても、なぜか表示されない時がありますので何回かお試しになるか、Mac App Storeで販売されている「iNet Network Scanner」や「Network Radar」などのサードパーティアプリを利用されるのが便利と思います。
(下のスクリーンショットは後日撮ったもので、IPアドレスの数値がここでの説明とは異なっています)
