AirMac Extremeでフレッツ光ネクストを設定する[図解] [エレクトロニクス]






NTTの説明書やサイトの説明には、AirMacベースステーションおよび AirMac Time Capsule の設定説明がありません。
Macでの説明についても肝心なことが書かれていませんでしたので、自分で設定したときの記録をblog記事に書いてみました。


 環境・契約種別

・MacBook Pro Retina 15inch Mid 2012, OSX Yosemite 10.10.5
・AirMacユーティリティ 6.3.5
・フレッツ光 PPPoE接続
・ルータ:AirMac Extreme ac 第6世代 2013モデル, ファームウェア 7.7.3
・NTT東日本 フレッツ 光ネクスト ファミリー・ハイスピードタイプ 200Mbps (戸建)
 ひかり電話なし
・ONU(回線終端装置):GE-PON<O>E GE-PON-ONU タイプD<1>2
 (このONUはルータ機能は内蔵されていません)






 最終インターネット構成



壁の「光コンセント」-- ONU —- AirMac Rxtreme —- パソコンやスマートフォンなど

光コンセント






 接続パターンを確認する

NTTの説明書で自分の接続パターンを確認します。
ブログ主の契約はひかり電話無しなので、ONUにルータ機能がありません。
パターンはDになります。
ルータ機能はExtremeがすることになりますので、ExtremeにPPPoEを設定します。
(Extremeが自動で判断してPPPoE接続設定用の画面が表示されます)


* NTTの説明書に付属する接続設定CD-ROMはWindowsのみ対応していますので、Macでは使えません。

* 以下のサポートページはルータを使わずにMac”だけ”を接続する方法です。
フレッツ 光ネクスト サポート情報
PPPoEの設定: Mac OS 10.6 インターネットへの接続先設定方法
https://flets.com/customer/next/access/setup/pppoe/macosx/106_set_isp.html

AirMac Extreme(に限らずルータ)を使う場合は、この設定(PPPoE)をMacにしないでください。すでにしてしまった場合は、この設定を削除してください。
PPPoE接続設定は、ルータを使う場合は通常ネットワーク内に1箇所だけ(つまりルータに対して)設定します。このルータのクライアント(Mac,Windows,スマートフォン,ゲーム機,プリンタなど)はルータのPPPoE接続設定を介してインターネットにつながります。

* ひかり電話を契約している場合は、ONU内蔵ルータが送られてくるはずですのでExtremeはブリッジ設定になります。
このとき、ExtremeではPPPoE接続設定をしませんし、(ルータ機能は使わないでアクセスポイント機能だけになる)ブリッジ接続に自動的になるはずです。





 機器を物理的につなぐ

1. NTT または プロバイダから送られてきた説明書通りにONUをつなぎランプが落ち着くまで数分待ちます。

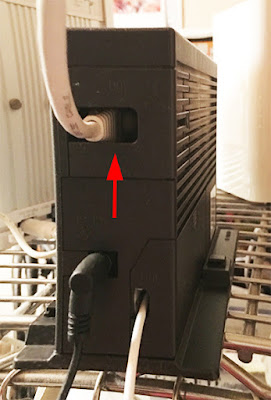

2. ONUの背面のUNIポートにLANケーブルを挿し、もう一方をAirMac Extremeの背面の点線の丸アイコンのポート(WANポート)に挿します。


3. Extremeの電源ケーブルをコンセントに挿します。

4. Extremeの背面のリセットボタンを伸ばしたクリップでカチッと手応えがあるまで長押しして、5〜6秒でランプがオレンジに早点滅したら手を放します。(ハードリセット)

参考ページ:
AirMac ベースステーションのリセットに関してよくお問い合わせいただく質問 (FAQ)
https://support.apple.com/ja-jp/HT201945





 AirMac Extreme で設定する手順

1. AirMacユーティリティを起動して、左上の「その他のデバイス(1)」をクリックしメニューから「AirMac Extrem xxxxxx」を選択します。


2. ネットワーク名:任意の名前(スペースを含まない英数字を推奨)
  ベースステーション名:任意の名前(機器の名前、スペースを含まない英数字を推奨)
  パスワード:英数字(これがネットワークのパスワードとベースステーションのパスワードを兼任します、後で別々のパスワードにすることもできます)
  確認:「パスワード」を再入力

  * ネットワーク名やベースステーション名は日本語も入力できますが、Apple製品ではないもの(ゲーム機器やスマートフォンなど)を接続するときに問題が生じることがあります。

3. アカウント名:プロバイダから通知された「フレッツ接続ID」
  パスワード:プロバイダから通知された「フレッツ接続パスワード」
  サービス名:空欄
  接続:(通常は「常に入」)



4. 診断情報と使用状況をAppleに送信する/しない の選択


5. しばらく(数分)待ってから設定完了です

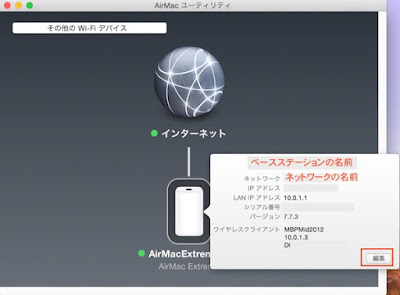

* その他の詳細な設定はExtremeをクリックして表示される「編集」ボタンから行います。
