ネットワークカメラの設定画面を開く[図解] [エレクトロニクス]






ネットワークカメラの一部は、コンピュータのブラウザから設定画面を開くようになっていると思います。

これがうまく開けない時がありますので、対処法をまとめました。



検証環境


検証に使ったネットワークカメラ
PLANEX CS-WMV04N
PLANEX CS-WMV043G-NV
IO DATA Qwatch TS-WLC2

検証に使ったコンピュータ
MacBook Pro Retina Mid 2012 (OS X 10.8.5), Safari





ブラウザで設定画面を開く基本的な前提条件


・コンピュータとカメラが同一LAN上にある(同じLANに参加している)
かつ
・カメラのプライベートIPアドレスがわかっている

(同一LAN上でなくてもIPアドレスがわからなくても対処できる可能性はあります)





同一LAN上とは?


簡単な説明です。(本当はもっと複雑ですが、一般家庭で最もよく使われる基本的な例です)

「プライベートIPアドレスのドットで区切られた4つの数字のうち、左から3つ目までが同じ場合 = 同一LAN上にある」
(* ただしサブネットマスクが255.255.255.0のとき)

下の図の192.168.0.4は3番目の数字が0なので、同一LAN上にないということになります。



例1.
MacのIPアドレス:192.168.3.3
カメラのIPアドレス:192.168.3.140
 →同一LAN上にある

例2.
MacのIPアドレス:192.168.3.3
カメラのIPアドレス:192.168.0.140
 →同一LAN上にない





設定画面を開く方法


以下のシチュエーションによって方法が変わります。

・設定しようとしているコンピュータ・スマートフォンがカメラと同一LAN上にあるか?
・カメラのプライベートIPアドレスがわかっているか?


situation同一LAN上にカメラの IPアドレスが方法
AあるわかっているブラウザにプライベートIPアドレスとポート番号
Bあるわからない[IO DATA製品限定]
Magical Finder** でカメラを探して「ブラウザ」ボタン

[すべての製品]
カメラのIPアドレスを調べる
Cないわからない[IO DATA製品限定]
Magical Finder** でカメラを探して「IP設定」ボタン

[全ての製品]
カメラを工場出荷時の設定(IPアドレスをDHCPから取得)に戻して、 Ethernet LANケーブルで接続
DないわかっているMacのプライベートIPアドレスをカメラに合わせてアクセスする


** Magical Finderについては過去記事もご参照ください。
「Magical FinderをMacやiOSデバイスで使う[図解]」
http://fujikuro.blog.so-net.ne.jp/2014-12-26



A. 同一LAN上にあって、IPアドレスもわかっている場合




 コンピュータやスマートフォンのブラウザでurl入力欄に http://(IPアドレス):(HTTPポート番号)を入力します。
 例;http://192.168.3.100:4200

HTTPポート番号はカメラの説明書や製品付属シートなどに書いてあります。


カメラの(管理者権限の)IDとパスワードを入力して「ログイン」をクリック
  * 設定画面にアクセスする場合のIDとパスワードはカメラメーカーによって違います。
   以下は一例です。

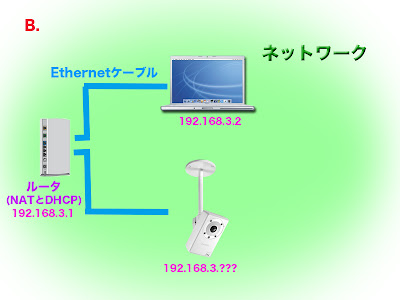

B. 同一LAN上にあって、IPアドレスがわからない場合




 [IO DATA製品限定]
  IO DATA製品を探すアプリ「Magical Finder」** をコンピュータやスマートフォンにインストールしてカメラを探します。

 [全ての製品]
  コンピュータのツールを使って、カメラのMACアドレスを便りにIPアドレスを見つけます。
  →過去記事「自宅ネットワークのIPアドレス一覧を、パソコン/iPhone/iPadから確認する方法」 http://fujikuro.blog.so-net.ne.jp/2012-05-13

  カメラのMACアドレスは製品本体の底面や背面に印刷してあります。
  その後、A.と同じように設定画面を開きます。



C. 同一LAN上になく、IPアドレスもわからない場合




カメラが固定IPアドレスになっていて別のネットワークにつなげた場合や購入後初めて設定するような場合

 [IO DATA製品限定]
  例えばコンピュータが192.168.3.2でカメラが192.168.0.100の場合は同一LAN上に無いのでそのままではアクセスできません。
  「IP設定」ボタンをクリックしてカメラのIPアドレスをコンピュータに合わせます →後述「同一LAN上にないカメラをMagical Finder** が検出したとき」
  その後は「ブラウザ」ボタンをクリックしてアクセスします。

 [全ての製品]
  カメラ本体のリセットボタンを押すなどして、カメラを工場出荷時の設定(IPアドレスをDHCPから取得)に戻します。
  カメラをEthernet LANケーブルでルータと接続すると、設定しようとしているコンピュータ・スマートフォンと同一LANに参加しますので、その後はA.と同様にアクセスします。



D. 同一LAN上になく、IPアドレスがわかっている場合




 IO DATA製品の場合はMagical Finder** で検出されることもありますが、検出できなかった場合や、他社製品の場合は、コンピュータとカメラを(ルータを介さず)Ethernet LANケーブル(クロスタイプ)で直接つなぎます。
 過去記事「ネットワークカメラを使う [自宅内からアクセス編]」http://fujikuro.blog.so-net.ne.jp/2011-11-18-1 をご参照ください。

 * 普段一般的に使っているEthernet LANケーブルはストレートタイプというもので、クロスタイプとは種類が違います。





カメラのポート番号を確認する


工場出荷状態のポート番号は付属の説明書などに書いてあります。
自分で変更してわからなくなってしまったような場合は、ポートスキャンして確認できます。

MacのSpotLightで「ネットワークユーティリティ」と入力して、アプリを起動します。
「Portscan」タブでカメラのIPアドレスを入力し「Scan」ボタンをクリック。
しばらく時間がかかります。
「portscan コマンドの送信を完了しました…」が表示されれば完了です。

予めおおよその数値・桁がわかっている場合は「ポートを限定してテスト」で範囲を入力すると早く検索できます。







【関連記事】
ネットワークカメラIO-DATA QwatchをWPSのないルータに無線接続する [図解]
http://fujikuro.blog.so-net.ne.jp/2014-12-29

自宅ネットワークのIPアドレス一覧を、パソコン/iPhone/iPadから確認する方法
http://fujikuro.blog.so-net.ne.jp/2012-05-13

ネットワークカメラを使う [外出先からアクセス編]
http://fujikuro.blog.so-net.ne.jp/2011-11-18-2

ネットワークカメラを使う [自宅内からアクセス編]
http://fujikuro.blog.so-net.ne.jp/2011-11-18-1

** Magical FinderをMacやiOSデバイスで使う[図解]
http://fujikuro.blog.so-net.ne.jp/2014-12-26
