多段NAT(2重ルータ)をMacで調べる [エレクトロニクス]






自宅にルータが2つ(またはそれ以上)あると、多段NAT*(2重ルータ)になってしまってオンラインゲームやネットワークカメラがうまく作動しない時があります。
 * NAT : ナット、Network Address Translation

この場合はNATが2つ以上あることが原因なので、1つにすると解決することがあります。

自宅のネットワークが多段NATになっているかどうかを調べるには、
Windowsならtracertコマンド、Macはtracerouteコマンドを使いますね。

Macでの簡単な調べかたについてまとめ記事を書きました。


ネットワーク構成

ここではこんなネットワークになっていると仮定して説明しています。


SoftBank ADSL レンタルモデムルータ Trio3G Plus (トリオモデム3-G plus)
Apple 無線LANルータ AirMac Express 第2世代

インターネットプロバイダーからレンタルしているモデムルータに無線LAN機能がついていないため、自前で無線LANルータ(AirMacベースステーション)を調達してつなげています。

このままではNATが重複するので、
NATとDHCPはレンタルモデムルータ、無線LAN機能だけAirMacベースステーションの仕事になるよう設定しています。







確認する


「ターミナル」アプリを使う方法

過去記事「So-net,eAccessで我が家の無線LAN 4【無線LANルータ編】」http://fujikuro.blog.so-net.ne.jp/2009-12-06-1 の「*ルータが2重になっているかどうかを調べるには?」をご参照ください。



「ネットワークユーティリティ」アプリを使う方法

「Traceroute」タブの上の枠に"www.apple.com"や"www.yahoo.co.jp"などと入力して、右の「Trace」ボタンをクリック

最近は通信相手(ホスト)がアスタリスクで隠されていてよくわからなくなりましたが、自宅内が多段NAT(2重ルータ)の時は、
192.168.xxx.xxx (最初の数字が192)または
10.xxx.xxx.xxx (最初の数字が10)または
172.xxx.xxx.xxx (最初の数字が172)の行が複数表示されるはずです。

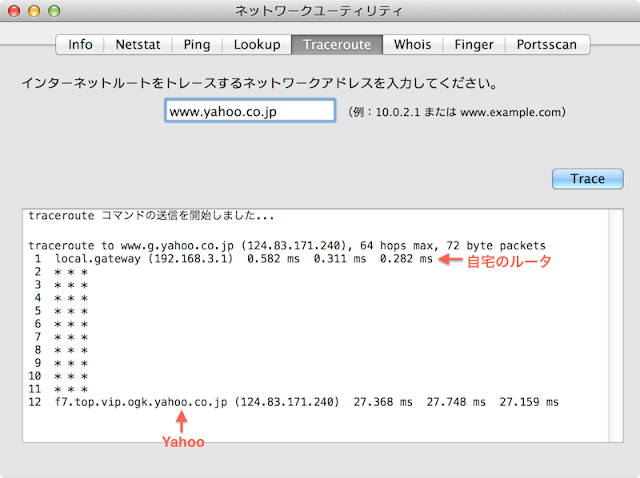

↓ルータが1つしか無い(1か所でNAT)時の例





ここでの例ではレンタルモデムルータのNATを有効にして、無線LANルータのNATは無効にしています。



ルータの設定画面で確認する

ルータ(SoftBank ADSL レンタルモデムルータ Trio3G Plus)の設定画面でNATが有効になっていることが確認できます。
1. ブラウザのurl窓にモデムルータへのアクセスのIPアドレスを入力
2. セットアップメニューの「詳細設定モード」
3. ルータ機能 >NAT →有効 (NATが機能している)




AirMac Extreme の設定画面NATが無効(ブリッジ)になっていることが確認できます。
1. AirMacユーティリティを起動
2. AirMac Extremeをダブルクリックして「編集」ボタン
3. 「ネットワーク」タブの「ルーターモード」を確認
 → 切(ブリッジモード) (NATは機能していない=ルータの機能は果たしていない)





ちなみに、この例の逆のパターンでNATを1つにしてもOKです。
(レンタルモデムルータはNAT機能を無効にして、無線LANルータのNATを有効にする)






【関連記事】
AirMacベースステーションでIPアドレスを固定する方法[図解]
http://fujikuro.blog.so-net.ne.jp/2015-10-22
